怎样对停用锅炉举行维护保养——干法�；�
停炉保养的基来源则为：：
1、、阻止外界空气进入停用锅炉汽水系统内；
2、、坚持汽水系统内金属外貌的干燥；
3、、在金属内外貌形成具有防侵蚀作用的薄膜，，，以阻遏空气； 4、、使金属外貌浸泡在含有除氧剂或其他�；ぜ恋慕橹手小�。。
保养要领：：干法�；ず褪ū；ち酱罄唷�。。
干法�；�
1、、干燥剂法
干燥剂法适用于停炉时间较长（三个月以上）的锅炉�；ぁ�。。关于汽容纳积占整个锅炉水容积比例越大的锅炉，，，用此法越利便。。。其详细要领如下：：
（1）余热锅炉停用后，，，应对锅炉举行停炉保养。。。在锅炉入口温度下降到300℃以下，，，炉水温度降至100℃左右时，，，开启各排污门周全快速放尽余热锅炉内的炉水。。。翻开各检查孔，，，扫除沉积在锅炉内的水垢和水渣以及外部的烟灰等，，，使用窑炉的余热将锅炉各受热面及装备烘干，，，烘干后关闭锅炉各阀门。。。
（2）将干燥剂放入汽包及各联箱内（放入的干燥剂位置及数目要在做好纪录，，，以防止遗忘）。。。放入后连忙关闭汽包人孔门和各汽水阀门，，，使汽水系统与外界空气严密阻遏。。。

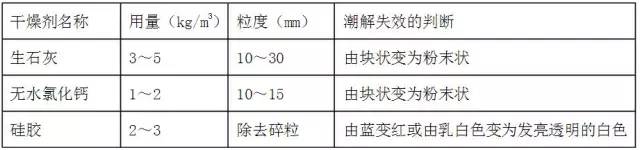

干燥剂用量及失效判断
（3）干燥剂保养时要注重以下几点问题：：
干燥剂不要直接接触锅炉金属外貌，，，可装在铁盘等容器内；
放置干燥剂后，，，要关严手孔和其它孔盖，，，汽、、水管道上的阀门必需截断；
要按期检查干燥剂情形，，，一般第一次半个月左右检查一次干燥剂的情形，，，以后每隔1个月检查一次干燥剂，，，失效应实时替换。。。
2、、烘干法
烘干法常用于锅炉磨练时代的防腐。。。当炉水温度降至100℃左右时，，，将锅炉炉水所有放尽，，，使用窑炉的余热将锅炉金属外貌烘干。。。
3、、充氨法
充氨法一般用于电站锅炉恒久停炉的�；ぁ�。。由于氨对铜有侵蚀作用，，，因此接纳充氨法时，，，应将锅炉汽水系统中所有的铜质部件拆除或举行封堵隔离。。。
充氨法是锅炉停用放水后，，，向锅炉内充氨气，，，使锅炉内氨气压力坚持在13kpa，，，以倾轧空气，，，镌汰金属外貌水膜中的含氧量。。。由于氨气消融在水膜中后，，，可使金属外貌具有优异的耐腐性，，，因此充氨法对金属外貌的干燥度没有严酷的要求，，，但要求整个系统必需严密无走漏。。。
用湿润的红色石蕊试纸对氨气可能走漏部位举行检查，，， 试纸由红变蓝则有氨气走漏，，，连忙举行堵漏。。�；褂ρ辖骰鹱饕�，，，以防爆炸。。。
4、、缓蚀剂�；し�
用于停炉�；さ幕菏醇烈话愣季哂杏乓斓幕臃⑿�，，，因此也称为气相缓蚀剂法。。。主要缓蚀剂有：：碳酸铵、、碳酸氢铵、、磷酸氢二铵等无机铵盐，，，碳酸环已胺、、乌洛托品、、苯甲酸按等有机胺类，，，以及复合型的TH901缓蚀剂等。。。
这类缓蚀剂的特征是：：易挥发，，，可形成一定的蒸汽压；能在金属外貌形成�；つ�，，，有较高的防腐能力；对金属外貌的干燥度要求不高，，，特殊是TH901缓蚀剂关于湿润的金属外貌也具有优异的防腐效果。。。
使用要领：：
锅炉放水后，，，扫除渣垢，，，按一定量的比例在炉内匀称投放药剂，，，关闭各阀门，，，严密关闭系统即可。。。
需要注重的是，，，这类缓蚀剂大多会挥发氨气，，，对铜部件有侵蚀作用。。。因此应将锅炉汽水系统中所有的铜质部件拆除或封堵隔离；或者用乌洛托品：：苯并三氮唑：：碳酸环已胺=3：：2：：7（质量比）的混淆缓蚀剂，，，以防止对铜部件的侵蚀。。。
